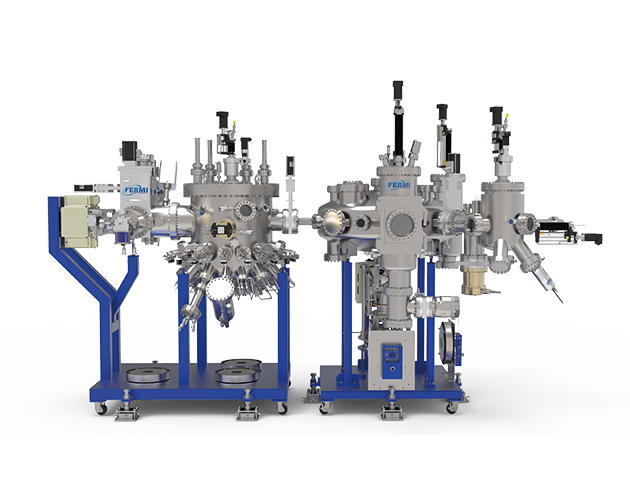

為了實現在4英寸晶圓上外延生長材料，費勉儀器推出了MBE-800分子束外延系統。標準版系統采用雙溫區襯底加熱器，并包含12個蒸發源端口，可實現復雜結構薄膜的精確逐層生長。MBE-800的定制版本也涵蓋了特定的生產需求，例如超高真空離子輔助鍍膜系統。
MBE-800系統具有高可靠性、多功能性和緊湊性，可兼容4英寸以下襯底外延生長。該系統不僅可以作為應用研發設備，同時也適用于準批量生產應用。| MBE-800 手動傳樣系統 | |

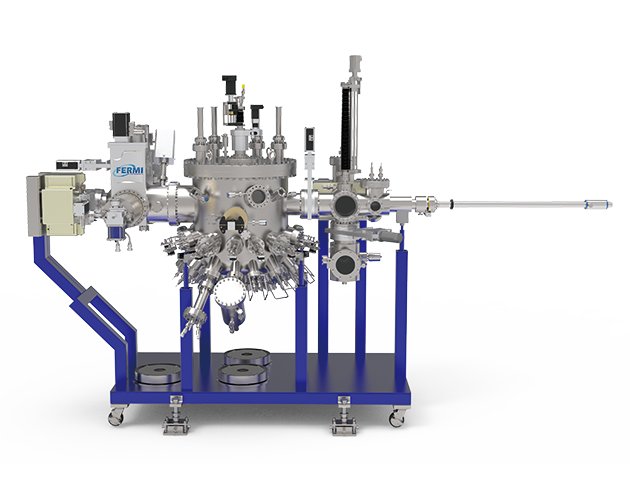

 | MBE-800 手動傳樣系統，采用磁耦合傳樣桿，可進行4英寸樣品傳遞。機械手行程可達1200mm，滿足襯底在生長腔室和預處理腔室之間傳遞。同時機械手可在垂直方向提供25mm的移動空間，滿足襯底取放操作。該傳樣系統無需使用二次運動工具，在降低成本的同時極大的簡化了襯底傳輸步驟。 |
| MBE-800 全自動傳樣系統 | |

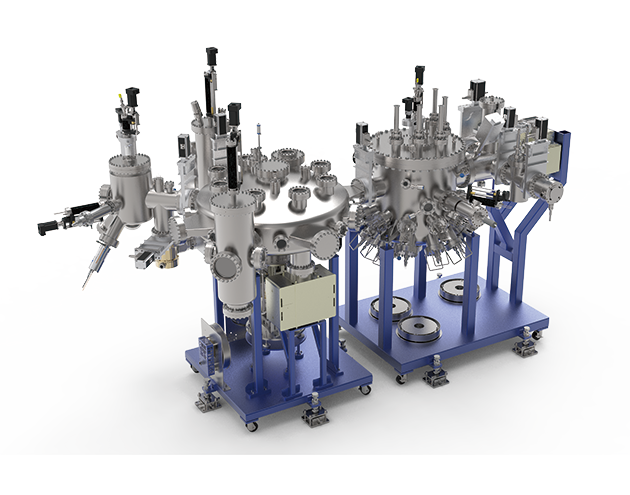

 | MBE-800 Cluster 全自動傳樣系統，將不同腔體集成在圓形傳樣腔上，并搭配360°連續旋轉的機械臂組件，最大行程1350mm，可以實現襯底在不同腔室之間的真空傳遞。通過高扭矩磁耦合驅動器驅動機械臂旋轉，并由安裝在機械臂前端的定位基片實現精準定位。機械臂通過線性驅動可以在垂直方向提供0~25mm自由移動，實現襯底的取放操作。 |
根據客戶需求，費勉儀器提供不同型號的熱蒸發源、裂解源、電子束蒸發源和氣體源。系統可安裝RHEED、QCM、BFM、RGA、OFM等，實現對薄膜生長的原位監控。費勉儀器提供MBE操作軟件，包括生長工藝程序編寫、自動生長控制和不間斷數據記錄三大功能，可以執行生長工藝程序控制擋板運動，源爐溫度，襯底溫度，襯底旋轉速度和方向?？刂栖浖囟惹€，真空壓力曲線，電源輸出功率曲線，各系統間傳樣等工藝需求功能，保證生長過程的可重復性和安全性。
| 配置 | MBE-800 | |
| 生長室 | 腔體尺寸 | 650mm I.D. |
| 極限真空 | <2×10-10mbar | |
| 液氮冷屏 | 標配 | |
| 冷屏通液氮后極限真空 | <5×10-11mbar | |
| 襯底加熱器最高溫度 | 1000℃ | |
| 襯底加熱器溫度穩定性 | PID控制，±0.5℃ | |
| 襯底最大尺寸 | 4inch | |
| 襯底旋轉 | 60RPM | |
| 蒸發源配置 | CF63×2／CF100×7 / CF125×3 | |
| 獨立的蒸發源擋板 | 電機驅動 | |
| 離子規 | 1×10-3~2×10-11mbar | |
| 烘烤溫度 | 200℃ | |
| 預處理 | 極限真空 | <2×10-10mbar |
| 腔體水冷夾層 | 選配 | |
| 預處理加熱器最高溫度 | 450℃ | |
| 離子規 | 1×10-3~2×10-11mbar | |
| 進樣室 | 極限真空 | <1×10-8mbar |
| 腔體水冷夾層 | 選配 | |
| 樣品停放臺 | 4~10個 | |
| 紅外烘烤燈 | 選配 | |
| 全量程規 | 1×103~5×10-9mbar | |
| 傳樣室 | 極限真空 | <5×10-10mbar |
| 傳樣時壓力 | <1×10-9mbar | |
| 手動傳樣最大行程 | 1200mm | |
| 自動傳樣最大行程 | 1350mm | |
| 離子規 | 1×10-3~2×10-11mbar | |
| 存儲室 | 樣品停放臺 | 10個（選配） |
| 系統控制 | 觸摸屏操作面板 | 加配 |
| 生長工藝程序編寫 | 加配 | |
| 自動生長控制 | 加配 | |
| 不間斷數據記錄 | 加配 | |
| 報警保護功能 | 加配 | |
| 聯鎖功能 | 加配 | |
| 選配 | CCD | 選配 |
| 手套箱 | 選配 | |
| 磷回收系統 | 選配 | |
| 襯底紅外測溫系統 | 選配 | |
| 真空照明系統 | 選配 | |
| SMS | 選配 |
