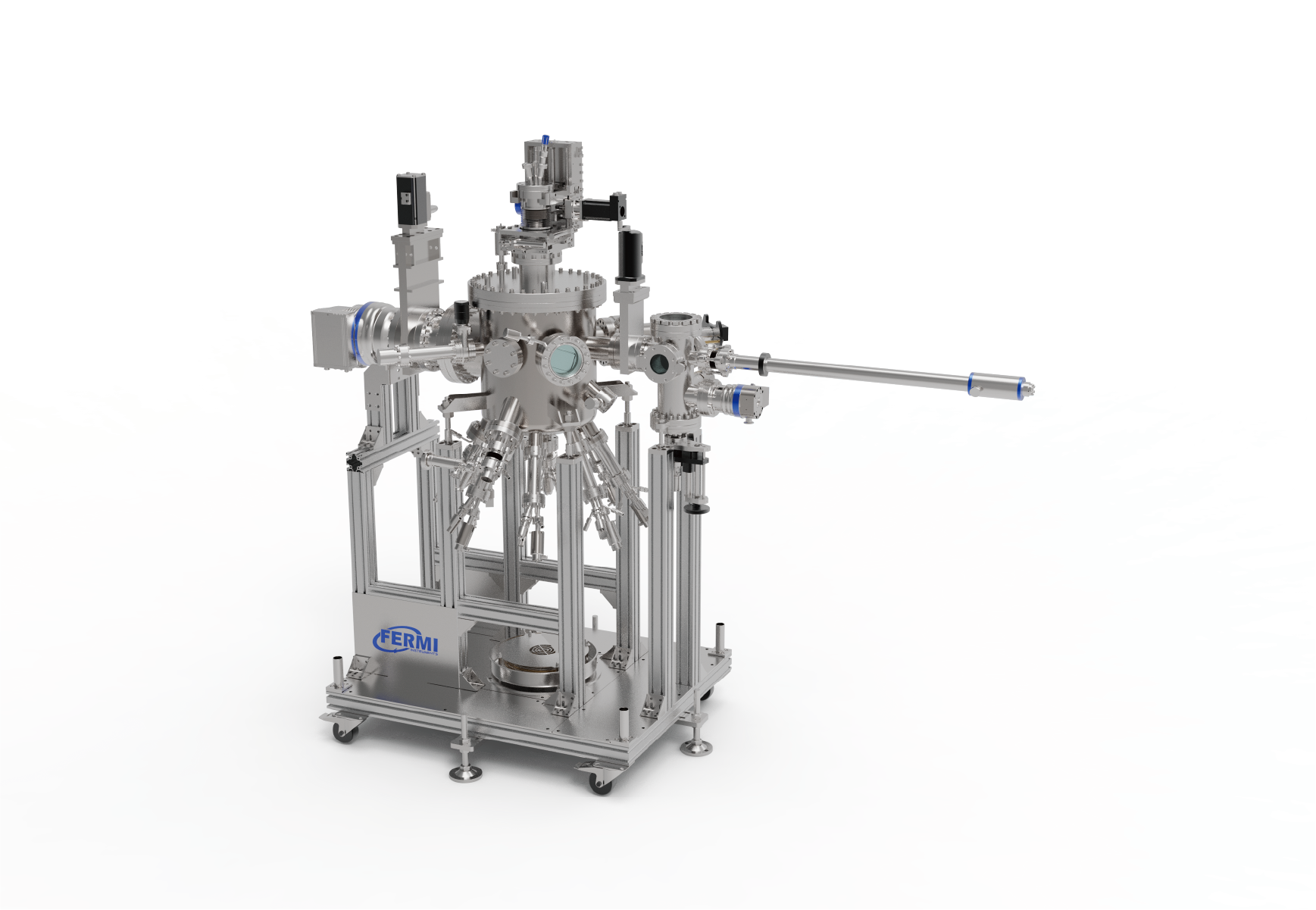

MBE-500 分子束外延系統

MBE-500 主要采用氬弧焊加工的圓柱形316不銹鋼腔體，腔體頂部法蘭尺寸為DN400CF，配置10個以上的蒸發源。系統預留多種法蘭口，安裝法蘭兼容RGA、RHEED、BFM等多種原位測量。模塊化設計，設備多功能性強，束流擋板瞬時可控，可實現2 inch高質量薄膜生長。

全國服務熱線

詳詢產品信息

021-6525 3206

產品特點

● 可靈活配置不同種類的蒸發源，可在襯底上進行高質量外延成長	● 應用范圍廣，兼容III-V族、氧化物、氮化物薄膜生長	● 可互聯Cluster傳樣系統，實現2 inch襯底托盤全自動傳遞
● 配備原位檢測系統，實時監控生長狀態

技術參數

MBE-500	模塊描述		配置參數
生長室	腔體	腔體材料	SS316
		腔體尺寸	400mm I.D
		烘烤溫度	Max.200℃
		本底真空	< 5×10^-10 mbar
		抽氣系統	700L/s分子泵+10m³/h機械泵
		真空測量系統	離子規+Pirani規
		液氮冷屏	選配
		離子泵	選配
		低溫泵	選配
	樣品架	樣品尺寸	2 inch
		襯底加熱方式	輻射加熱
		襯底加熱器溫度	室溫-1200K
		電子束加熱	選配
		直流加熱	選配
		液氮制冷模塊	選配
	部件	蒸發源配置	6xDN40CF, 4xDN63CF, 1xDN100CF
		獨立的蒸發源擋板	氣動驅動
		BFM	標配
		RHEED	15KeV-30KeV
		Ion Source	選配
		RGA	選配
快速進樣室	腔體	腔體材料	SS316
		烘烤溫度	Max.200℃
		本底真空	<5×10^-8 mbar
		抽氣系統	80L/s分子泵+10m³/h機械泵
		真空測量系統	全量程規
	部件	樣品停放臺	3工位
系統集成及控制	GUIDE軟件		標配
	烘烤系統		標配
	系統支架		標配
	污染物回收系統		選配
	真空照明系統		選配
	等離子清洗		選配
	泵車		選配
