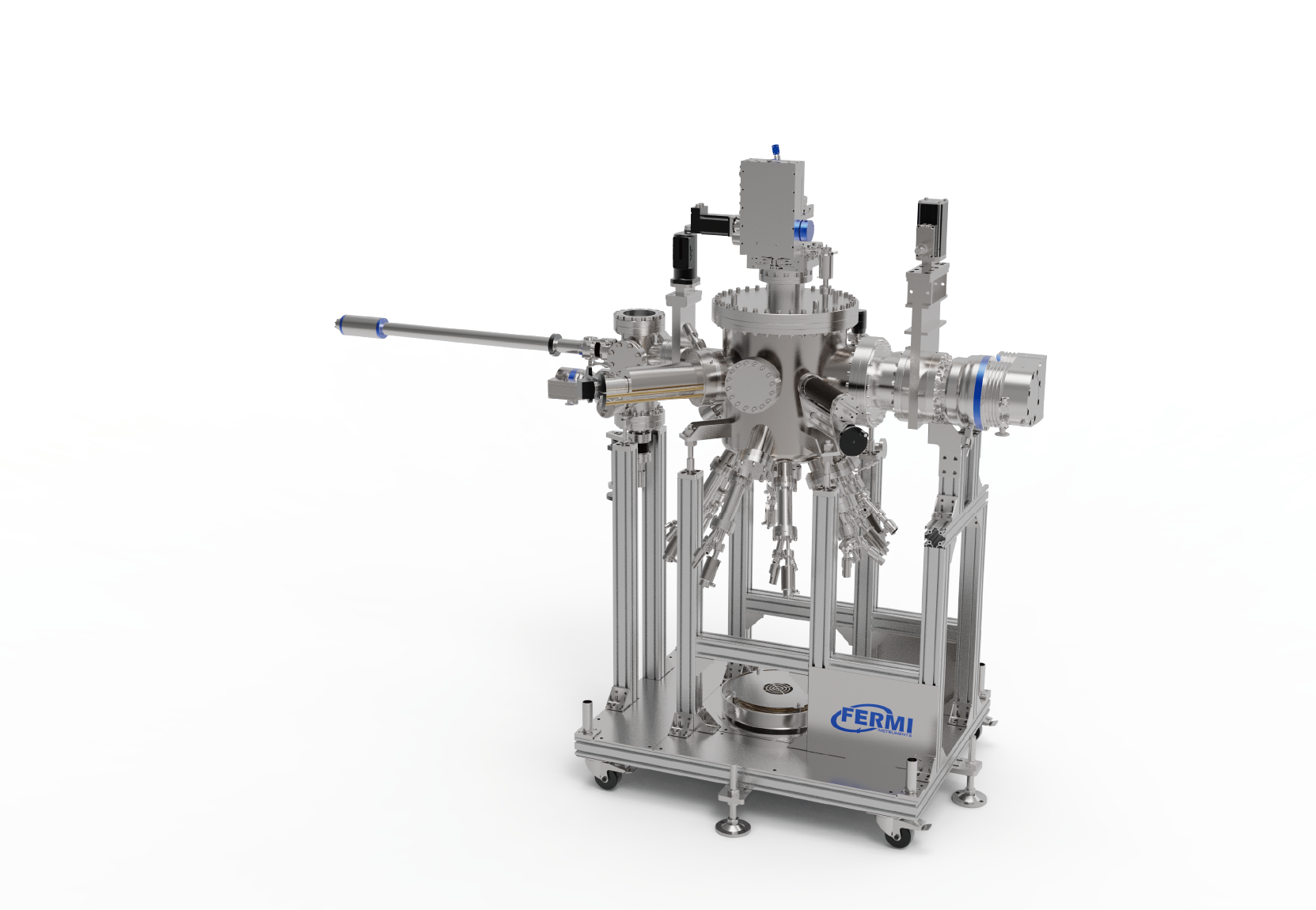

MBE-400 分子束外延系統

MBE-400 主要采用氬弧焊加工的圓柱形316不銹鋼腔體，腔體頂部法蘭尺寸為DN350CF，最多能安裝10個蒸發源。預留多種法蘭口，安裝法蘭兼容RGA、RHEED、BFM等多種原位測量，束流擋板瞬時可控，實現2inch高質量薄膜生長。

全國服務熱線

詳詢產品信息

021-6525 3206

產品特點

● 蒸發源差分設計，允許在高氧或臭氧分壓下沉積氧化物材料

● 無需破壞生長腔真空，實現蒸發源的填料和替換

● 可選用高純臭氧發生系統或者射頻等離子源作為氧源

技術參數

MBE 400	模塊描述		配置參數
生長室	腔體	腔體材料	SS316
		腔體尺寸	300mm I.D
		烘烤溫度	Max.200℃
		本底真空	< 5×10^-10 mbar
		抽氣系統	700L/s分子泵+10m³/h機械泵
		真空測量系統	離子規+Pirani規
		液氮冷屏	選配
		離子泵	選配
		低溫泵	選配
	樣品架	樣品最大尺寸	2 inch
		襯底加熱方式	輻射加熱
		襯底加熱器溫度	室溫-1200K
		電子束加熱	選配
		襯底加熱方式	選配
		液氮制冷模塊	選配
	部件	蒸發源配置	6xDN40CF, 2xDN63CF
		獨立的蒸發源擋板	氣動驅動
		QCM	標配
		RHEED	15KeV-30KeV
		Ion Source	選配
		RGA	選配
快速進樣室	腔體	腔體材料	SS316
		烘烤溫度	Max.200℃
		本底真空	<5×10^-8 mbar
		抽氣系統	80L/s分子泵+10m³/h機械泵
		真空測量系統	全量程規
	部件	樣品停放臺	3工位
系統集成及控制	GUIDE軟件		標配
	烘烤系統		標配
	系統支架		標配
	真空照明系統		選配
	等離子清洗		選配
	CCD相機		選配
